ОБРАБАТЫВАЮЩИЙ ЦЕНТР С ЧПУ И КОНСТРУКЦИЕЙ ПОРТАЛЬНОГО ТИПА KLEVER G FT



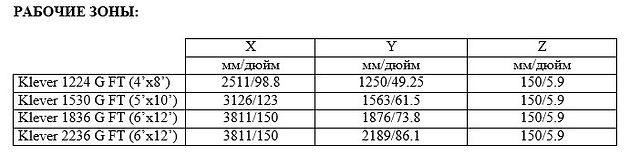

Обрабатывающие центры серии Klever предназначены для обработки широкой гаммы материалов, в т.ч., древесины, пластмассы и алюминия и отличаются функциональностью и высоким уровнем обработки.

Конструкция станины и подвижной стойки

Станина представляет собой единый компонент, выполненный из электросварной конструкции с использованием толстой листовой стали и укрепленный в местах, подвергающихся наибольшим нагрузкам.

Стойка перемещается в продольном направлении (ось Х) и представляет собой единый компонент, выполненный из электросварной рамной конструкции: толстая листовая сталь и укрепительные каркасы обеспечивают высокую прочность конструкции, позволяя достигнуть высокого уровня точности.



Перемещение осей

Приводы

Biesse использует бесколлекторные двигатели, управляемые цифровыми приводами. Цифровое управление интерфейсом между ЧПУ и приводами осей.

Цифровая система Mechatrolink обеспечивает:

•          бóльшую скорость перемещения в рабочих условиях, поскольку обработка траектории движения частично проводится самим приводом, а не ЧПУ;

•          высокую точность обработки благодаря возрастанию скорости обработки;

•          высокую надежность благодаря уменьшению проводки и защите от электрических помех, возникающих в аналоговых системах;

•          четкую диагностику прямо на стойке ЧПУ, с соответствующим уменьшением времени простоя станка.



Перемещения по осям X и Y

Для перемещения оперативной группы по продольной (ось Х) и поперечной (ось Y) осям,  Biesse в течение двадцати лет использует зубчато-реечную передачу, которая позволяет получить высокие показатели ускорения и скорости перемещения.

Рейка и шестерни выполнены по 6 классу точности (норматив DIN 3962).

Подвижная стойка приводится в движение независимыми приводами, по одному с каждой стороны.



Перемещение по оси Z

Для перемещения вертикальной оперативной группы (ось Z), т.е. там, где длина хода относительно небольшая, Biesse использует решение с винтами на бесконечной шариковой опоре и предварительно нагруженным червячным редуктором для обеспечения точности позиционирования. Привод на винт осуществляется посредством упругой муфты. Винты с бесконечной шариковой опорой выполнены по классу точности T7.



Направляющие осей

На каждой оси имеется пара линейных направляющих с бесконечной шариковой опорой, обеспечивающая высокий уровень точности и скольжения во время перемещения.
